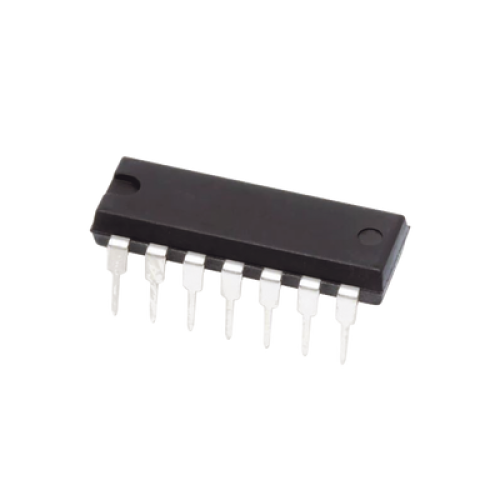

Circuito Integrado Interruptor Cuádruple Bilateral, DIP-14.

Circuito Integrado Interruptor Cuádruple Bilateral, DIP-14.
Entrega: Día siguiente
(más info.)
- Disponibilidad: En Stock
- Marca: SYSCOM PARTS
- Modelo: CD4066BE
$24.46
MXN
Link a
su móvil
su móvil
![]()
Productos misma CATEGORÍA
$632.61
Sin Iva:$632.61
Productos misma MARCA
$1,025.53
Sin Iva:$1,025.53
Características Principales
- Cuatro interruptores bilaterales integrados en un chip
- Formato DIP-14 para fácil montaje
- Alta eficiencia en conmutación de señales
- Compatibilidad con variados voltajes de operación
- Bajo consumo de energía en operación
Características Eléctricas
- Resistencia en estado on: 125-Ω típico para operación a 15-V
- Rango de voltaje: 3V a 18V
- Temperatura de operación: -55°C a 125°C
- Corriente de fuga: 10pA típico
- Impedancia de entrada: 10¹²Ω típico
Aplicaciones
- Conmutación y multiplexión de señales analógicas y digitales
- Transmisión de señales bidireccionales controladas por lógica digital
- Implementación de lógica tipo transmisión
- Conversión analógico-digital y digital-analógico
- Control de frecuencia, impedancia, fase y ganancia de señales analógicas
Especificaciones
- Encapsulado: DIP-14
- Dimensiones: 19.30mm × 6.35mm
- Resistencia on-state: 125-Ω típico
- Matched on-state resistance: ±5Ω
- Frecuencia de respuesta: 40MHz típico
Condiciones Operativas
- Voltaje de suministro: 3V a 18V
- Temperatura operativa: -55°C a 125°C
- Corriente quiescente: 0.01-30µA
- Distorsión: <0.5% típico
- Crosstalk: -50dB típico
Configuración de Pines
- 14 pines: 4 interruptores bilaterales
- Alimentación: VDD (pin 14) y VSS (pin 7)
- Control: 4 pines de control independientes
- Señales: 8 pines para señales I/O
Características Detalladas
- Baja distorsión en señales analógicas
- Alta relación señal de salida/voltaje de apagado
- Bajo ruido y crosstalk entre canales
- Conmutación bidireccional de señales
- Bajo consumo de energía
- Alta inmunidad al ruido
- Operación estable en rango amplio de temperatura
Ventajas Técnicas
- Baja resistencia en estado on
- Resistencia constante en todo el rango de señal
- Alta impedancia de entrada
- Bajo consumo de energía
- Compatibilidad con CMOS
- Diseño compacto para PCB
- Fácil integración en circuitos existentes
Información de Prueba
- Prueba de corriente quiescente: 100% probado a 20-V
- Clasificaciones paramétricas: 5-V, 10-V y 15-V
- Temperatura de prueba: -55°C a 125°C
- Prueba de distorsión: 0.4% típico a 1kHz
Condiciones de Almacenamiento
- Temperatura de almacenamiento: -65°C a 150°C
- Temperatura máxima de unión: 175°C (paquete cerámico), 150°C (paquete plástico)
- Resistencia térmica: 53.7°C/W (PDIP), 89.5°C/W (SOIC)
