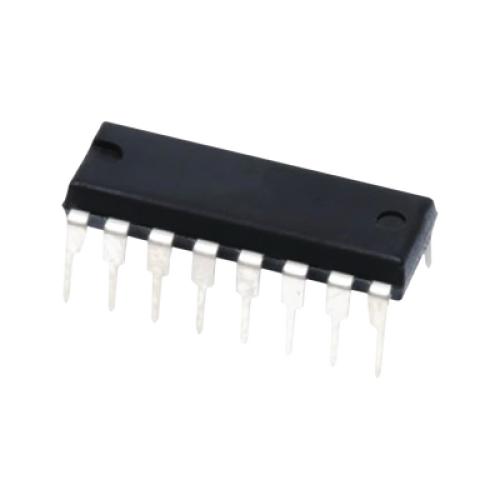

Circuito Integrado, Multiplexor Triple de Doble Canal Análogo.

Circuito Integrado, Multiplexor Triple de Doble Canal Análogo.
Entrega: De 3 a 5 días
(más info.)
EP
todo México.
- Disponibilidad: En Stock
- Marca: SYSCOM
- Modelo: 595-CD4053BE
$23.01
MXN
Link a
su móvil
su móvil
![]()
Productos misma CATEGORÍA
$632.61
Sin Iva:$632.61
Productos misma MARCA
$2,227.22
Sin Iva:$2,227.22
Características Principales
- Multiplexor triple con doble canal analógico
- Circuito integrado para aplicaciones versátiles
- Simplicidad en conmutación digital-analógica
- Compatibilidad con señales de bajo voltaje
- Optimizado para diseño compacto y eficiente
Especificaciones Generales
- Tipo: Multiplexor/Demultiplexor analógico
- Número de canales: Triple con doble canal
- Configuración: CMOS
- Temperatura de operación: -55°C a 125°C
- Tecnología: CMOS con conversión de nivel lógico
Características Eléctricas
- Resistencia ON: 125Ω (típica) a 15V P-P
- Fuga OFF: ±100pA (típica) a 18V
- Corriente de fuga ON: ±300nA (máx.)
- Corriente de drenaje: 470-1300µA (dependiendo de temperatura)
- Capacitancia de entrada: 5-7.5pF
Rango de Voltaje
- Digital: 3V a 20V
- Analógico: ≤20V P-P
- Alimentación: 3V a 20V
Características de Conmutación
- Retardo de propagación: 70-720ns
- Conmutación: Break-before-make
- Característica de crosstalk: 2.5-10MHz
Paquetes Disponibles
- CDIP (16 pines): 19.50mm×6.92mm
- PDIP (16 pines): 19.30mm×6.35mm
- SOIC (16 pines): 9.90mm×3.91mm
- SOP (16 pines): 10.30mm×5.30mm
- TSSOP (16 pines): 5.00mm×4.40mm
Aplicaciones Típicas
- Conversión A/D y D/A
- Gating de señales
- Automatización industrial
- Electrodomésticos
- Audio profesional
- Sensores analógicos
- Circuitos lógicos programables
Condiciones de Operación
- Voltaje de alimentación: 3V a 20V
- Temperatura: -55°C a 125°C
- Corriente de entrada: Máximo 10mA por entrada
- Disipación de potencia: 0.2µW (típica) a 10V
- Corriente de entrada: 0.1µA (máximo a 25°C)
Conexiones de los Pines
- 1: BY IN/OUT
- 2: BX IN/OUT
- 3: CY IN/OUT
- 4: CX o CY OUT/IN
- 5: CX IN/OUT
- 6: INH (Inhabilitar canales)
- 7: VEE (Alimentación negativa)
- 8: VSS (Tierra)
- 9: C (Selección de canal)
- 10: B (Selección de canal)
- 11: A (Selección de canal)
- 12: AX IN/OUT
- 13: AY IN/OUT
- 14: AX o AY OUT/IN
- 15: BX o BY OUT/IN
- 16: VDD (Alimentación positiva)
Características de Rendimiento
- Frecuencia de corte: 20MHz (CD4051), 25MHz (CD4052), 30MHz (CD4053)
- Distorsión armónica total: 0.12% (máximo)
- Feedthrough: 1MHz a 12MHz
- Capacitancia: 9pF (CD4053), 18pF (CD4052), 30pF (CD4051)
- Resistencia ON: 125Ω a 15V (CD4053)
- Crosstalk: 2.5MHz a 10MHz
Protección y Seguridad
- Protección ESD: HBM +2500V, CDM +1500V
- Temperatura de almacenamiento: -65°C a 150°C
- Temperatura de unión: 150°C (máximo para paquetes plásticos)
- Disipación de potencia: 0.2µW (típica a 10V)
Características Adicionales
- Decodificación binaria en chip
- Rango paramétrico a 5V, 10V y 15V
- Pruebas completas a 20V
- Baja corriente de entrada (1µA máximo)
- Conmutación break-before-make
