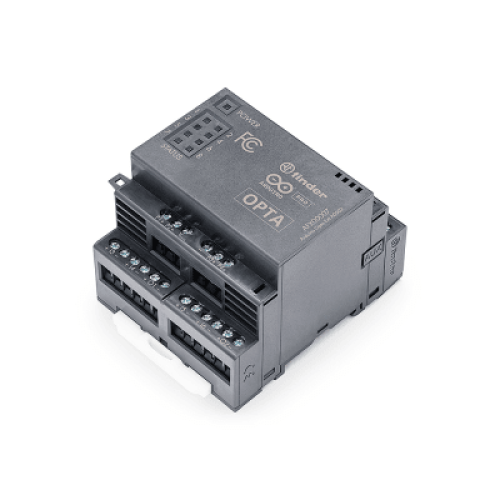

Expansión Analógica Arduino Opta® / 8 Canales I/O Configurables / 16-bit ADC / 13-bit DAC / 4 Salidas PWM / Protección IP20 / Industrial IoT
- Disponibilidad: En Stock
- Marca: ARDUINO LLC
- Modelo: AFX-00007

su móvil

Productos misma CATEGORÍA
Productos misma MARCA
Arduino modelo: AFX00007
La Expansión Analógica Arduino Opta® es un módulo de expansión diseñado para multiplicar las capacidades del micro PLC Opta® mediante la adición de 8 canales configurables como entradas o salidas analógicas. Desarrollado en asociación con Finder®, líder en fabricación de relés, está específicamente diseñado para aplicaciones de automatización industrial y building automation. El módulo soporta conexión de sensores analógicos de voltaje (0-10V), corriente (0/4-20mA), RTD PT100 para medición de temperatura, y actuadores analógicos. Cuenta con protección contra polaridad inversa, sobretensiones transitorias hasta 40V, y certificaciones industriales completas incluyendo FCC, CE, UKCA, cULus y ENEC. Permite la integración con el ecosistema Arduino mediante Arduino IDE, Arduino Cloud Editor y Arduino PLC IDE con soporte para lenguajes de programación industrial IEC 61131-3.
Características Generales
- Tensión de Alimentación: 12...24 VDC
- Protección Polaridad Inversa: Sí
- Protección ESD: Sí
- Protección Sobretensión Transitoria: Hasta 40 V
- Módulos de Expansión Soportados: Hasta 5
- Canales: 8x (I1, I2, I3, I4, O1, I5, I6, O2)
- Grado de Protección: IP20
- Certificaciones: FCC, CE, UKCA, cULus, ENEC
- Canales Programables: 8x (I1, I2, I3, I4, O1, I5, I6, O2)
- Tipos de Entrada: Digital, Voltaje, Corriente, RTD
- Resolución ADC: 16 bit
- Rechazo de Ruido: 50/60 Hz opcional
- Voltaje Digital: 0...24 V
- Voltaje Analógico: 0...10 V
- LSB Voltaje: 152.59 uV
- Corriente Analógica: 0...25 mA
- LSB Corriente: 381.5 nA
- RTD: PT100 2/3 hilos
- Rango RTD: 0...1 MΩ
- Voltaje Bias RTD: 2.5 V
- Precisión: +/- 1%
- Repetibilidad: +/- 1%
- Canales Programables: 8x (máx 2 simultáneos)
- Resolución DAC: 13 bit
- Charge Pump Zero Voltage: Sí
- Voltaje Salida: 0...11 V
- Carga Resistiva: 500 Ω...100 kΩ
- Carga Capacitiva Máx: 2 μF
- Corriente Salida: 0...25 mA
- Voltaje Máx @25mA: 11.9 V ±20%
- Voltaje Circuito Abierto: 16.9 V ±20%
- Impedancia Salida: 1.5 MΩ min, 4 MΩ typ
- Precisión 0-10mA: 1%
- Precisión 10-24mA: 2%
- Alimentación: 12...24 VDC
- Rango Permisible: 9.6...28.8 V
- Consumo 12V: 1.5 W
- Consumo 24V: 1.8 W
- Temp. Operación: -20...50 °C
- Grado Protección: IP20
- Grado Contaminación: 2 (IEC 61010)
- LEDs Status: 8x programables
- Terminales: Tornillo 0.5 mm² / 20 AWG
- Canales PWM: 4x (P1...P4)
- Voltaje VPWM: 8...24 VDC
- Periodo: Programable
- Ciclo de Trabajo: 0-100% programable
- Configuración: Software
